耐摩工具用超硬合金

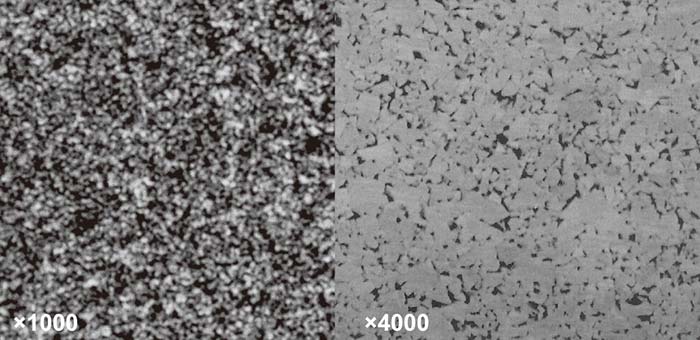

超微粒シリーズ
このシリーズは、弊社独自の技術により製造された超微粒合金で、高い耐摩耗性と圧縮強さを活かして、特殊耐摩耗用途に活用される材種系列です。
GCシリーズ
このシリーズは、一般的な耐衝撃性、耐摩耗性に優れていることに加え、疲労特性、耐食性にも優れている材種系列です。

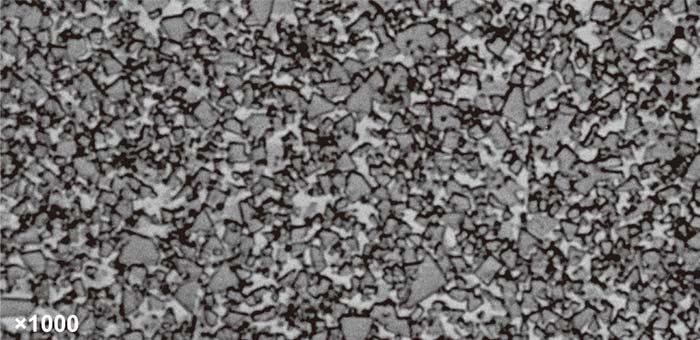

GTiシリーズ
このシリーズは、高い硬さ、高弾性率、高圧縮強度を持ち、高温下でもこの特性を維持します。各種の耐摩耗工具や機械部品に最も使用される材種系列です。
材種一覧表
(代表値)
| 材種分類 | 材種名 | 材種分類記号 JIS B 4054 |
結合相量 wt% |
比重 | 硬さ HRA |
熱伝導率 W/m.℃ |
熱膨張係数 (×10-6/℃) |
ヤング率 GPa |
ポアソン 比 |
圧縮強度 GPa |
破壊靭性値 (MPa.m1/2) |
** 曲げ強さGPa |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 超微粒 シリーズ |
TF15 | VF-30 | 10 | 14.5 | 91.0 | 71 | 5.3 | 580 | 0.22 | 5.8 | 12.5 * | 3.8 |
| MF10 | VF-20 | 8 | 14.6 | 92.8 | 72 | 4.9 | 600 | 0.22 | 6.5 | 10.5 * | 3.8 | |
| MF20S | VF-20 | 12 | 14.2 | 92.0 | 67 | 5.5 | 560 | 0.23 | 6.2 | 11.0 * | 3.9 | |
| GM30 | VF-40 | 16 | 13.8 | 90.0 | 63 | 6.0 | 520 | 0.24 | 5.7 | 13.0 * | 3.9 | |
| GC シリーズ |
GC15 | VM-40 | 8 | 14.7 | 90.5 | 96 | 5.1 | 600 | 0.23 | 5.0 | 11 | 3.4 |
| GC20 | VM-40 | 12 | 14.4 | 89.5 | 90 | 5.4 | 570 | 0.24 | 4.6 | 14 | 3.4 | |
| GC30 | VM-50 | 17 | 13.8 | 88.0 | 80 | 6.0 | 520 | 0.25 | 3.8 | 18 | 3.4 | |
| GTi シリーズ |
GTi05 | VF-30 | 6 | 14.9 | 92.0 | 95 | 4.8 | 630 | 0.22 | 5.9 | 6.8 * | 3.2 |
| GTi10 | VM-30 | 5.7 | 14.9 | 91.0 | 101 | 4.8 | 630 | 0.22 | 5.5 | 9.3 * | 3.2 | |
| GTi15 | VM-40 | 8 | 14.7 | 90.0 | 97 | 5.0 | 600 | 0.23 | 4.9 | 12 | 3.3 | |
| GTi20 | VM-40 | 11 | 14.4 | 89.0 | 91 | 5.3 | 570 | 0.24 | 4.7 | 15 | 3.3 | |
| GTi30 | VM-50 | 16 | 14.0 | 87.0 | 82 | 5.9 | 520 | 0.25 | 4.0 | 21 | 3.3 | |
| GTi35 | VM-60 | 17.5 | 13.8 | 86.5 | 79 | 6.0 | 510 | 0.25 | 3.8 | 22 | 3.3 | |
| GTi40 | VM-60 | 20 | 13.5 | 86.0 | 75 | 6.3 | 490 | 0.26 | 3.5 | 23 | 3.3 | |
| GTi50 | - | 24 | 13.2 | 84.0 | 70 | 6.7 | 460 | 0.27 | 3.0 | 25 | 3.3 |
- *IF法による値
- **TAS試験片による値（HIP後）
