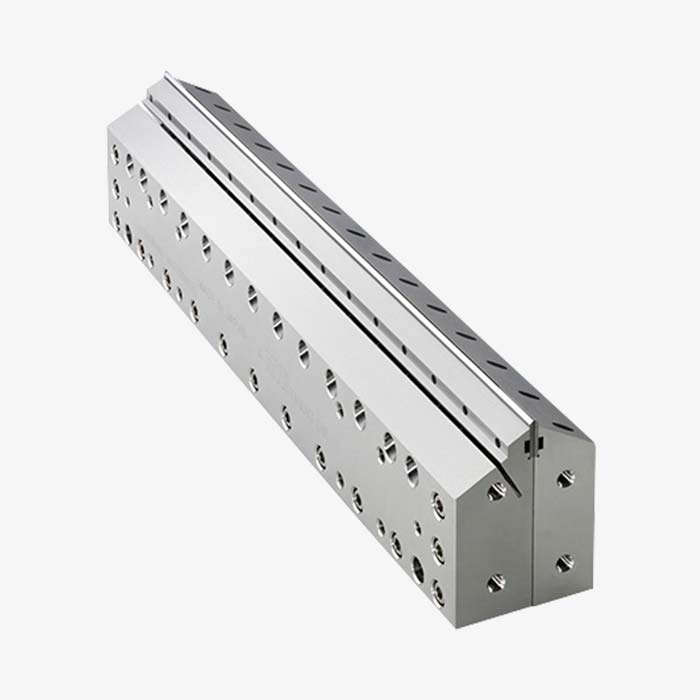

涂层工具 狭缝式涂布机
本公司从1980年代开始开发、制造涂层工具"狭缝式涂布机"，用于液晶面板、高性能薄膜和锂离子电池等广泛领域的精密涂层工艺。
切削刃采用自主研发的超微粒硬质合金，在严格管理的工作环境下，通过优质的技术实现产品的高精度。
资料
-

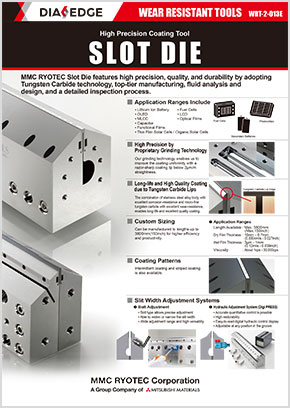

狭缝式涂布机宣传册
-

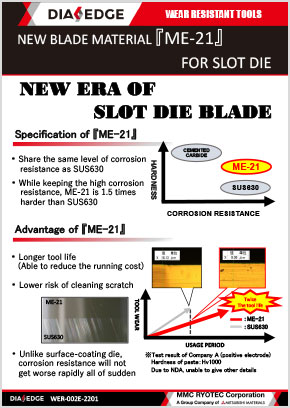

新材料宣传册
对应各种用途
- ・锂离子电池
- ・有机发光二极体
- ・陶瓷电容器
- ・电容器
- ・高性能薄膜
- ・薄膜／有机太阳能电池
- ・燃料电池
- ・液晶显示器
- ・光学薄膜

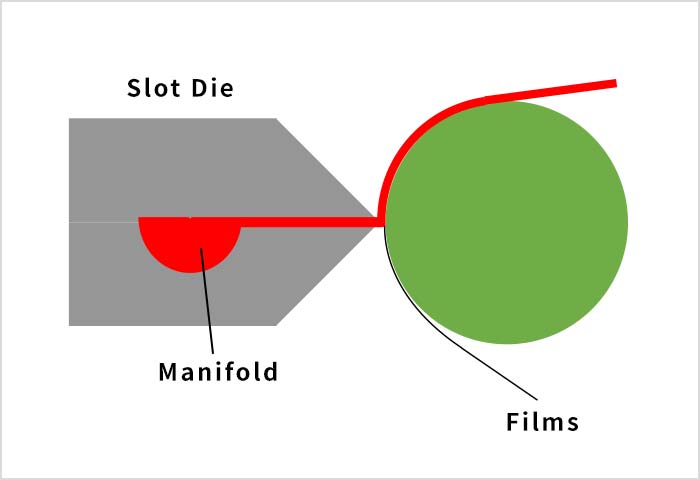

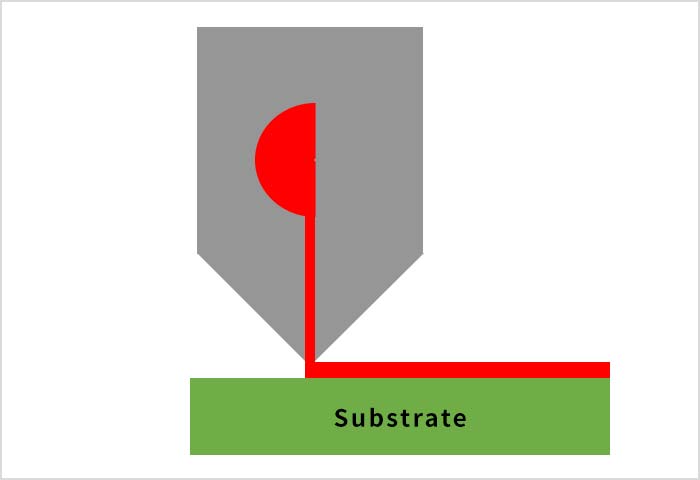

狭缝式挤压涂布
卷对卷涂布
单片涂布
产品特点
可根据客户的涂层条件定制适合的狭缝式涂布机

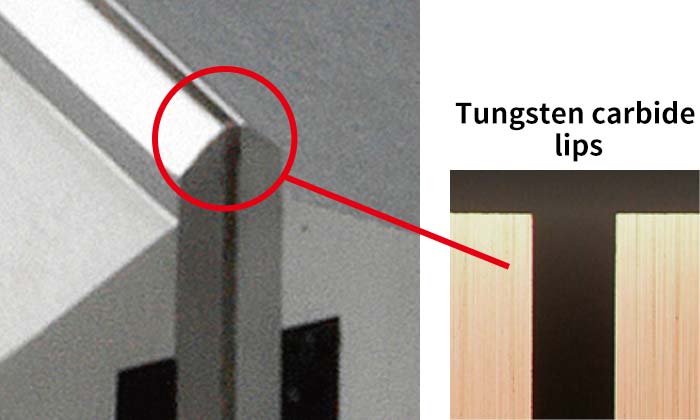

硬质合金切削刃
耐腐蚀性强的不锈钢合金刀体与耐磨损性强的超微粒硬质合金相组合，可实现长寿命、高品质的涂布。
切削刃材料

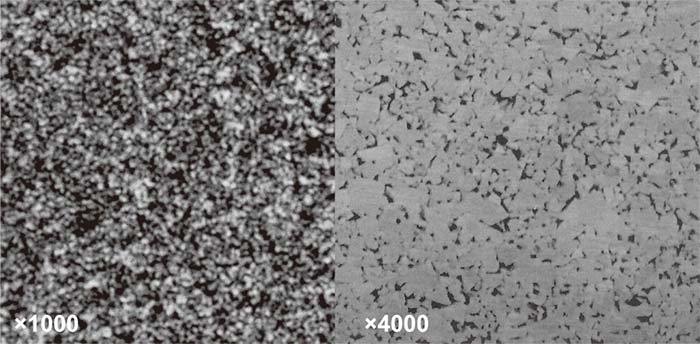

超微粒硬质合金TF15
硬度与韧性均衡的超微粒硬质合金。
可以实现锋利的刃型与高强度。

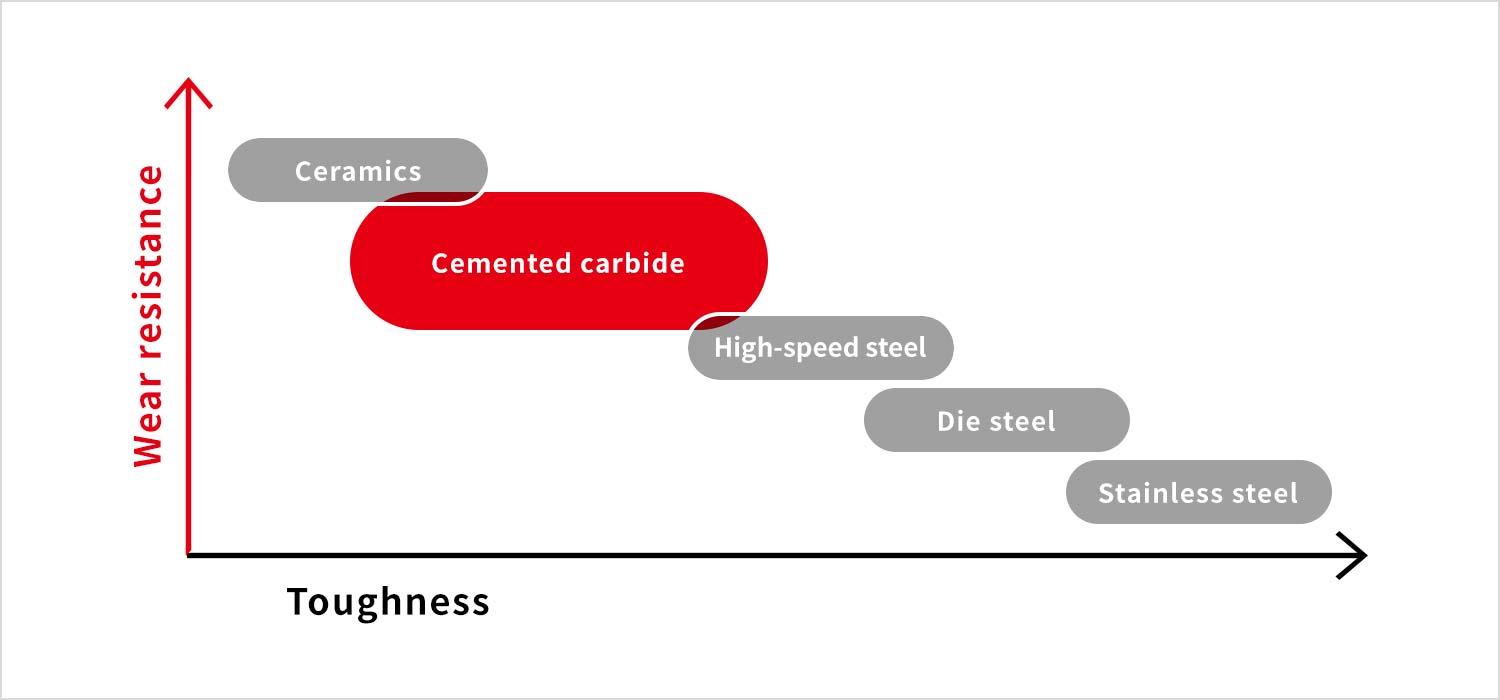

硬质合金的定位

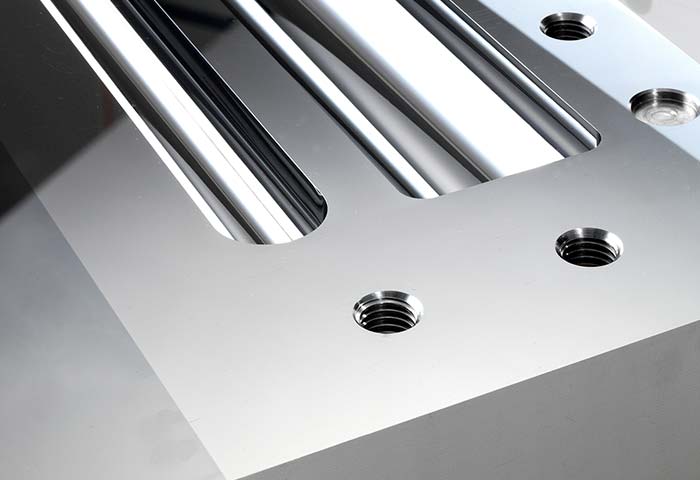

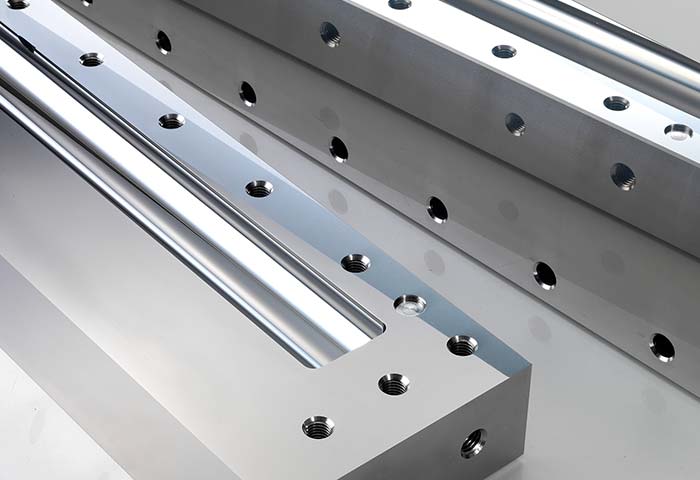

歧管
歧管形状对狭缝式涂布机的性能有重大影响。我们能够根据流体解析和多年积累的知识进行模拟，优化歧管方案。
流体解析
通过流体解析模拟，我们可以提出优化的歧管形状以及涂层条件的方案。
流体解析需要涂布液的粘度与密度、流量等数据。
内部压力分布图

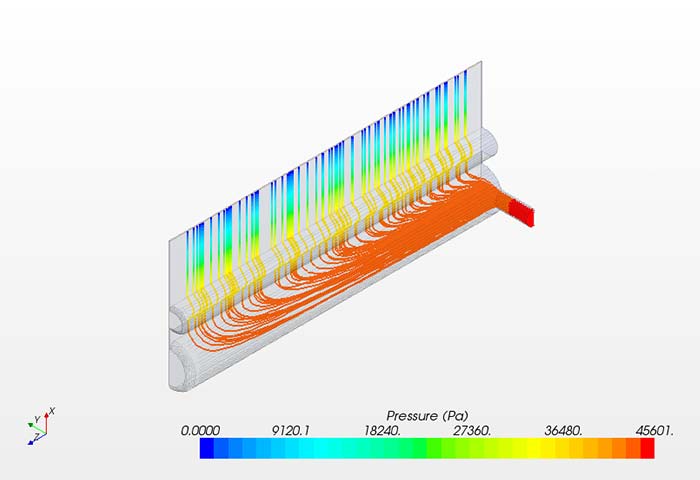

流线图
加工技术
超精密加工技术，实现高精度狭缝式涂布机
研磨技术

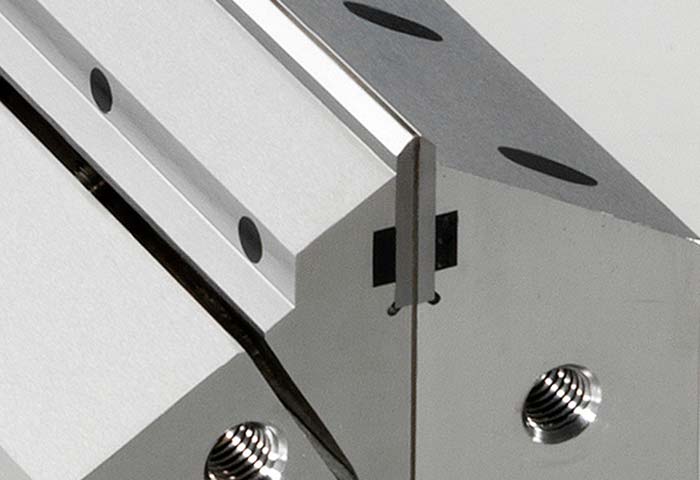

硬质合金切削刃
为了满足客户的高需求，我们不仅提供常规的不锈钢狭缝式涂布机，而且提供硬质合金切削刃狭缝式涂布机。
硬质合金切削刃
高精度研磨
特点
- ・微观级高精度切削刃
- ・无毛刺产生的硬质合金切削刃
- ・特有的研磨技术，实现高精度表面粗糙度
表面粗糙度比较
| 硬质合金切削刃 | 不锈钢切削刃 |
|---|---|
| Rz0.1μm 以下 | Rz0.2μm 以下 |
- ・切削刃表面直线度: 可达到1μm
- ・可制作硬质合金切削刃以及不锈钢切削刃

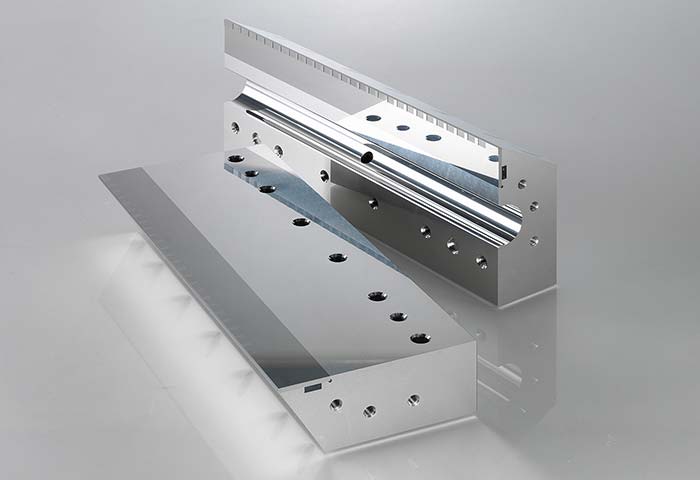

凹槽表面
凹槽表面的粗糙度与直线度对涂布精度有很大影响。
特点
- ・采用本公司特有的研磨技术，可实现高精度的表面粗糙度
- ・凹槽表面直线度 : 可达到1μm
- ・表面粗糙度 : Rz0.2μm 以下
- ・通过流体解析可进行形状设计

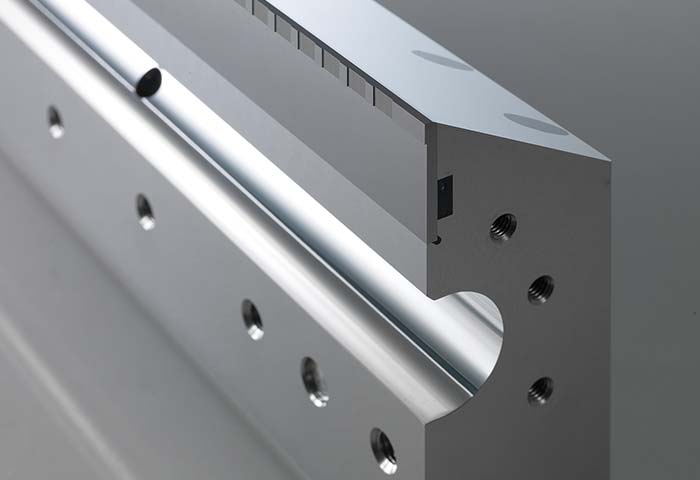

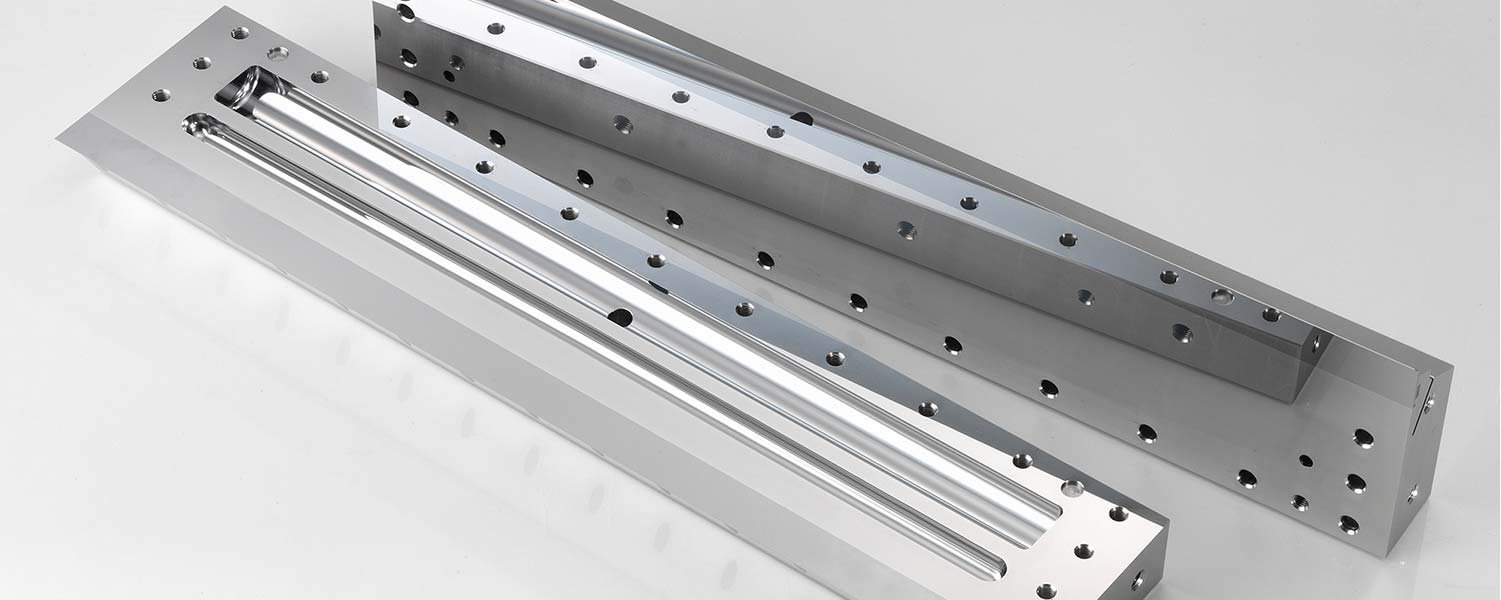

狭缝式涂布机 凹槽表面

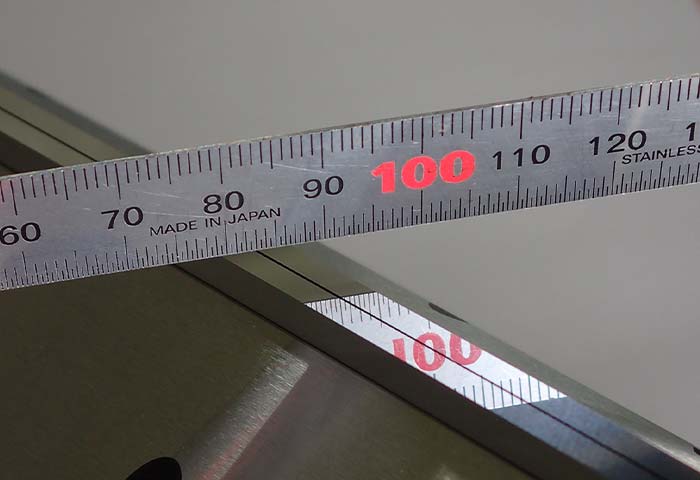

凹槽表面的镜面加工

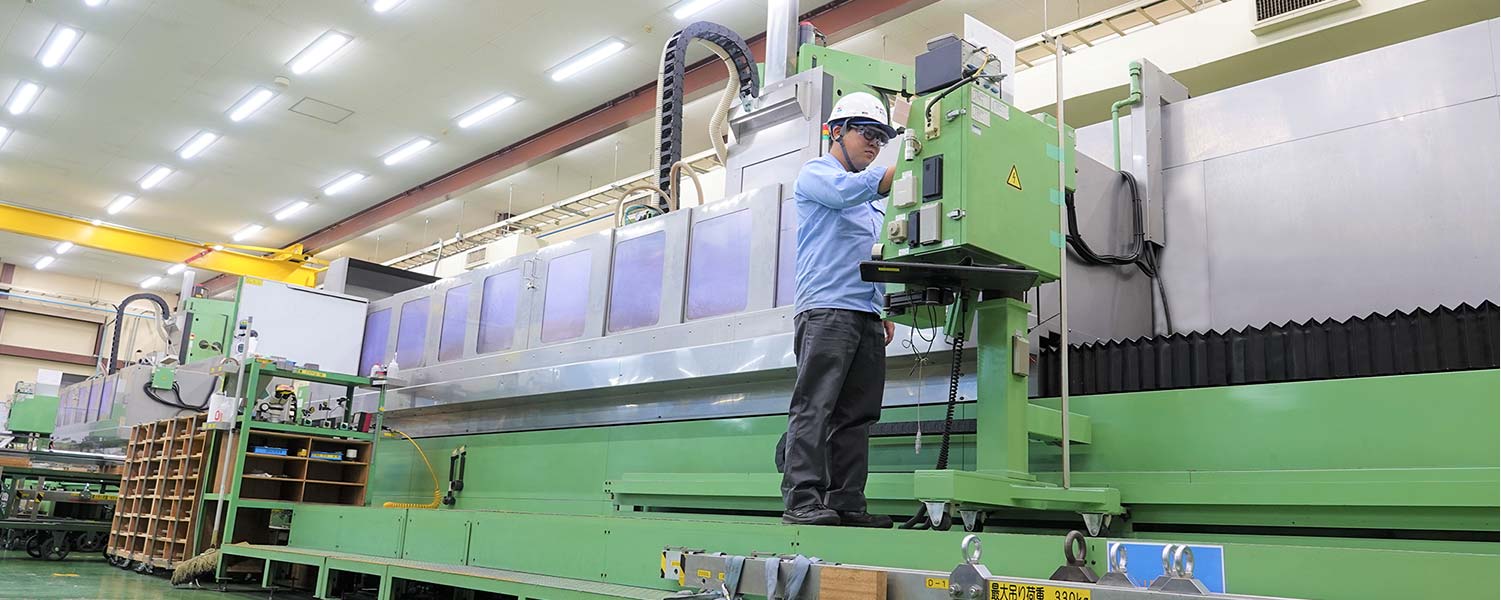

可对应比较长的产品
可制造长达3800mm的产品，从而实现高效率、高生产率的涂布加工。

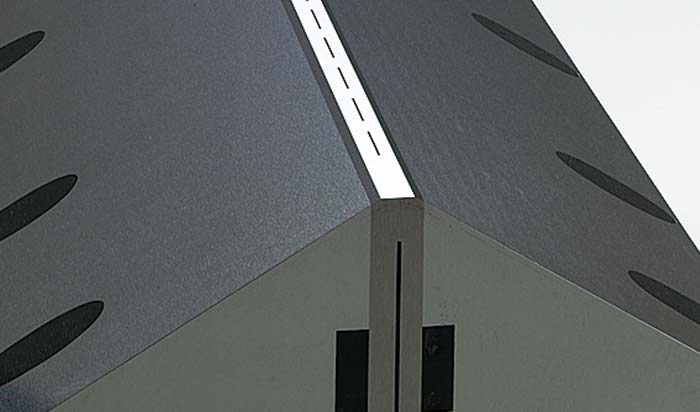

不同的涂布方式
可进行间歇式涂布或者条纹涂布。
可以用各种材料制造
除了硬质合金、不锈钢外，我们还可制造耐蚀合金、钛合金等，以满足客户的不同需求。
膜厚调整机构
可根据客户需求提供膜厚调整机构

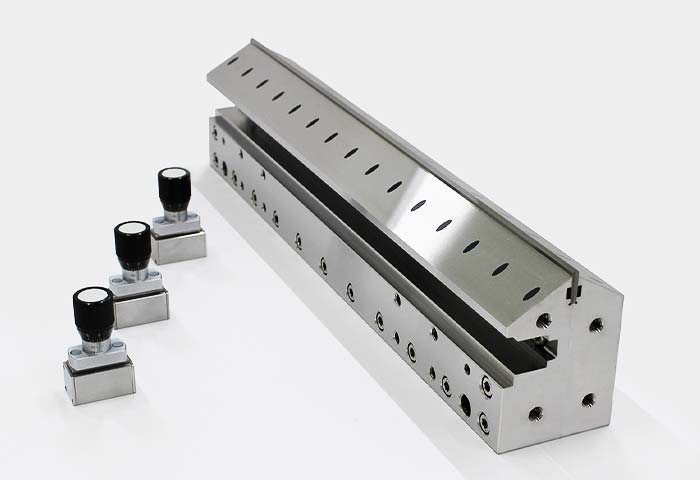

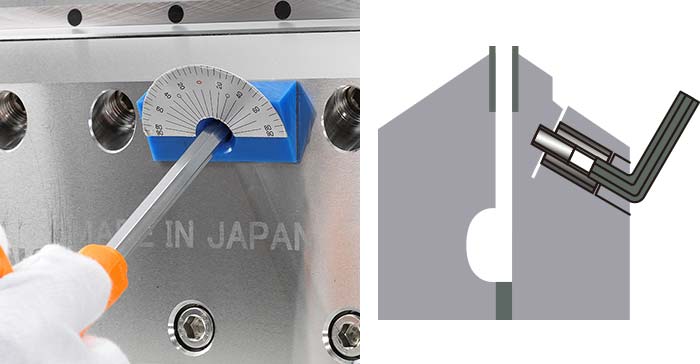

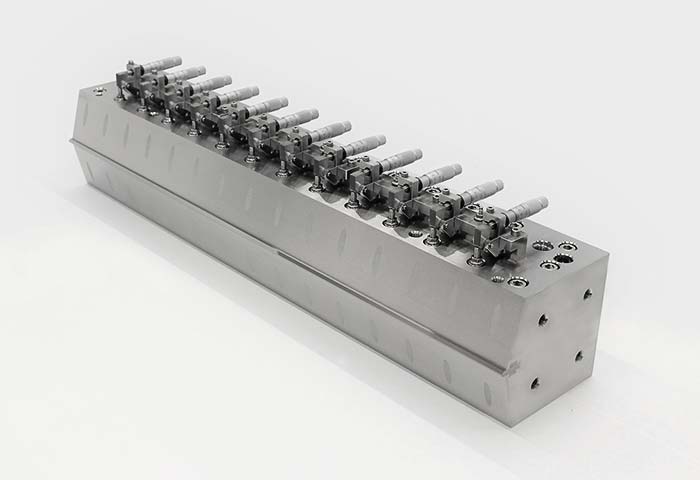

螺纹式槽宽调整机构
- ・螺纹式，可精确调整
- ・推拉槽宽度可调整
- ・调节范围广，通用性较高

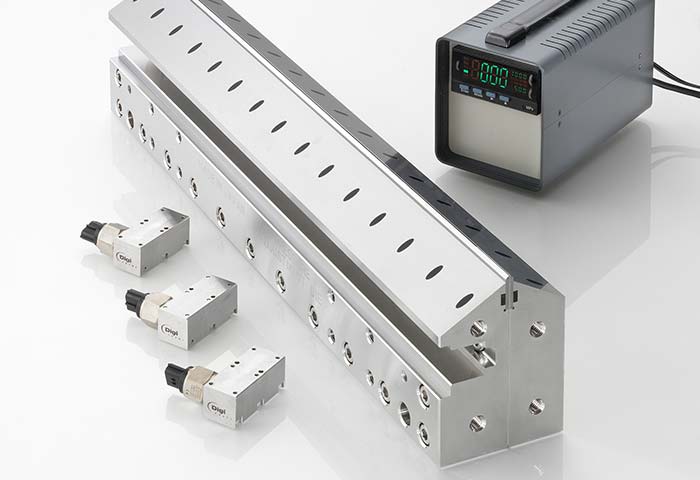

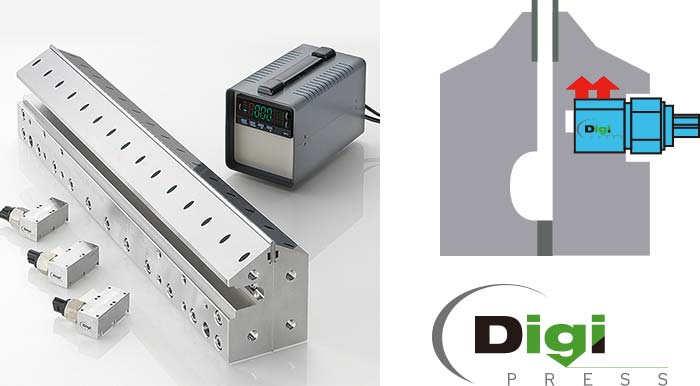

液压式槽宽调整机构
- ・可进行定量调整
- ・槽宽的恢复性高
- ・易于读取的数字液压显示
- ・可在任意位置调节

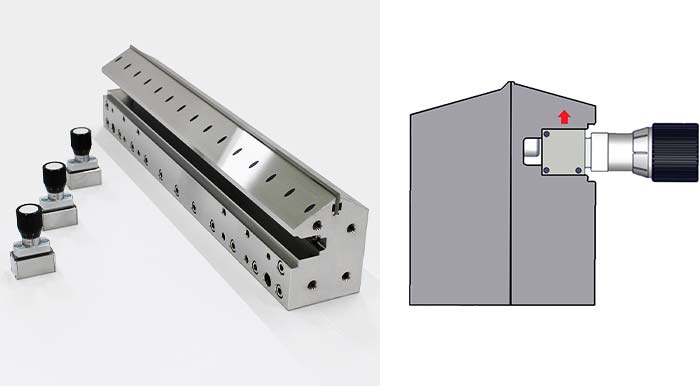

可动式槽宽调整机构（自由调整）
- ・可进行定量调整
- ・可在任意位置调整
- ・可由液压式置换
- ・结构紧凑，无需电源

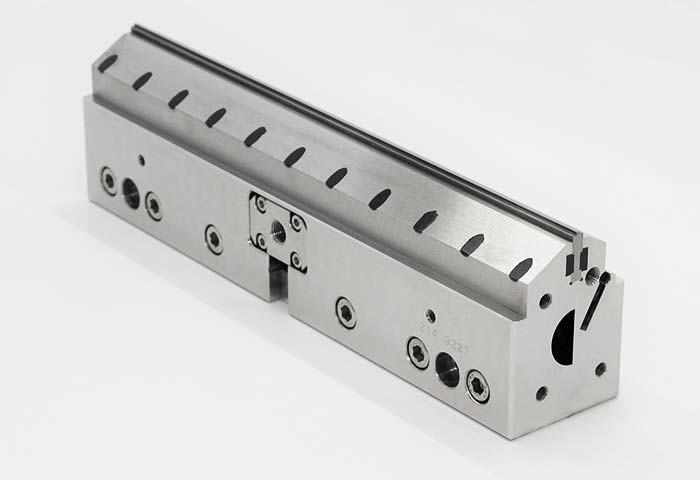

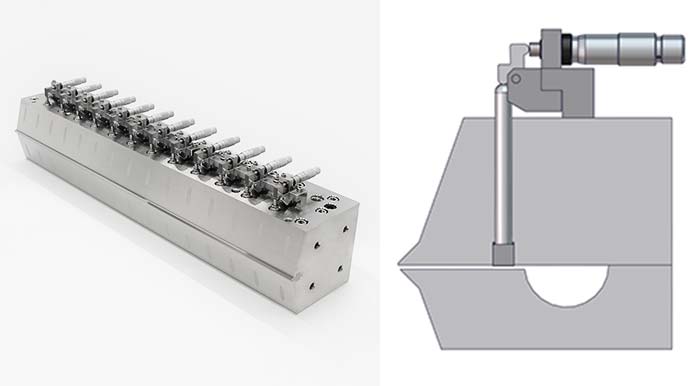

流量调整机构（T型杆）
- ・可进行定量调整
- ・通过安装驱动器实现电气化
- ・与以往的扼流圈相比，可以进行微调。
- ・在涂布时确保上部空间

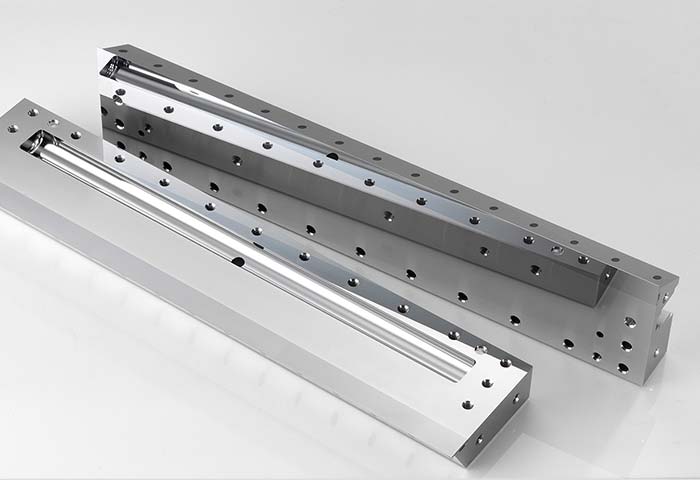

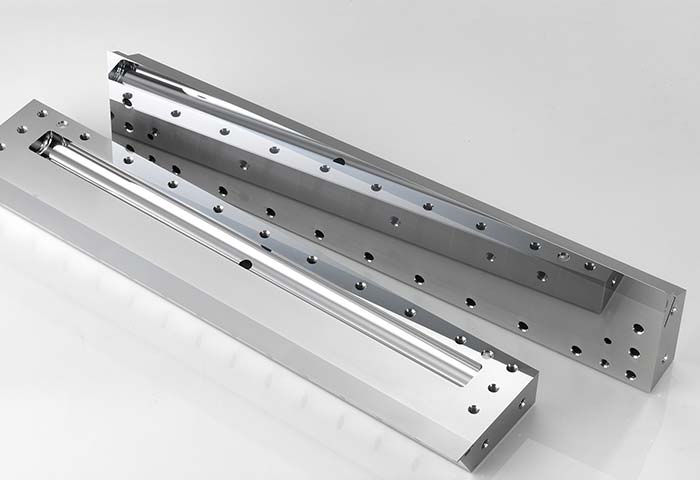

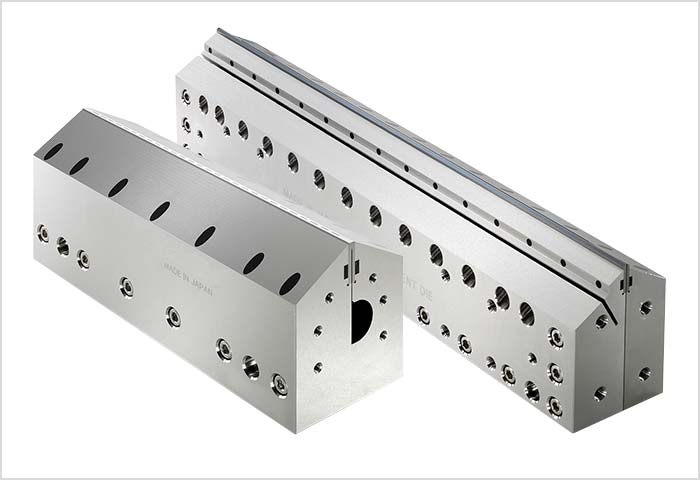

租赁服务
我们提供租赁服务，客户可以对我们的产品进行评价

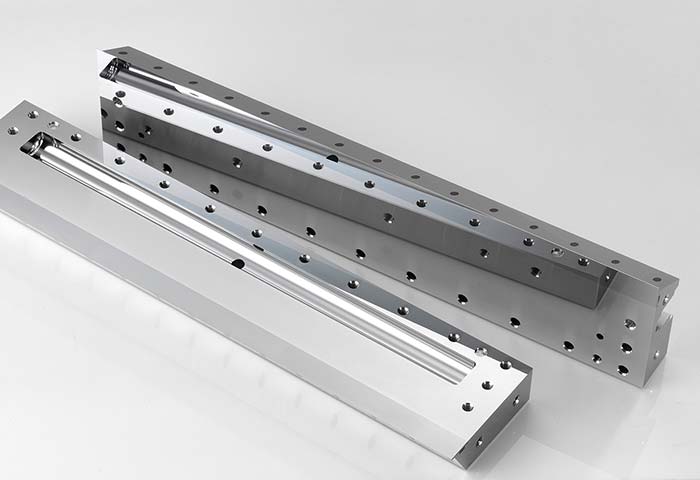

备有6种租赁用狭缝式涂布机，客户可以确认其性能。并且可以根据用途和涂布条件选择合适的狭缝式涂布机。
- 全长700ｍｍ狭缝式涂布机
螺纹式槽宽调整机构 - 全长700mm狭缝式涂布机
液压式槽宽调整机构 - 全长700mm狭缝式涂布机
可动式槽宽调整机构 - 全长750mm狭缝式涂布机
流量调整机构（T型杆） - 全长400mm狭缝式涂布机

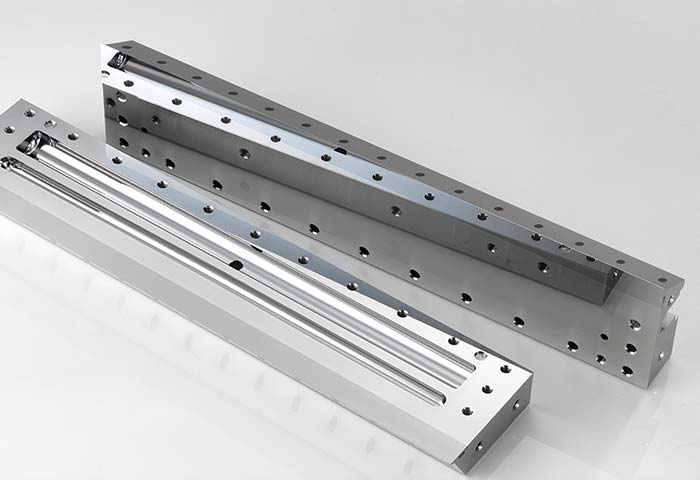

- 全长370ｍｍ狭缝式涂布机

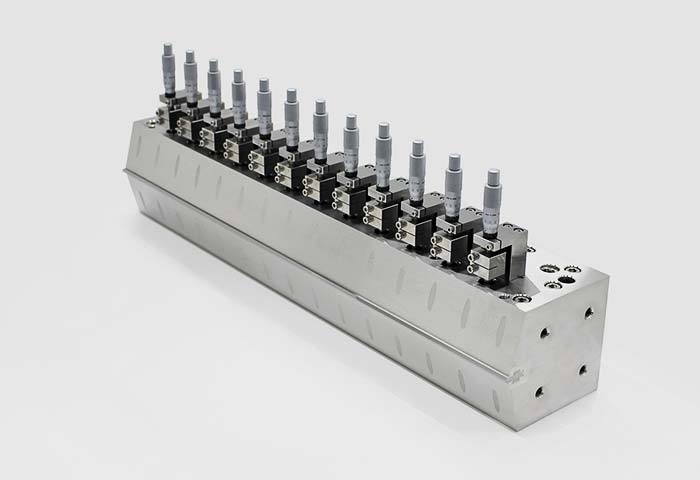

螺纹式槽宽调整机构

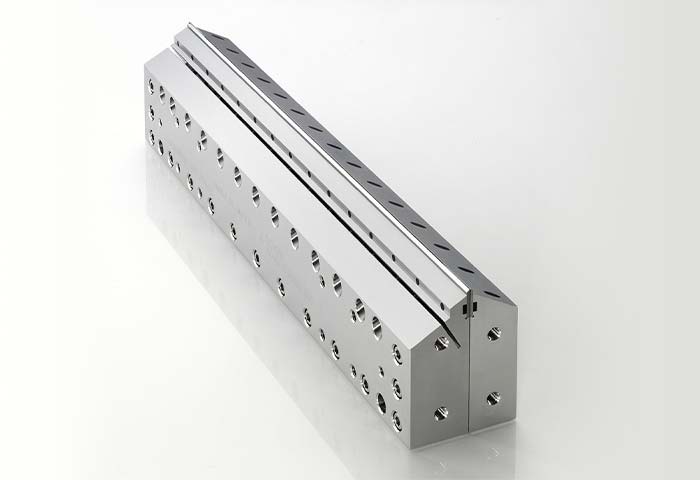

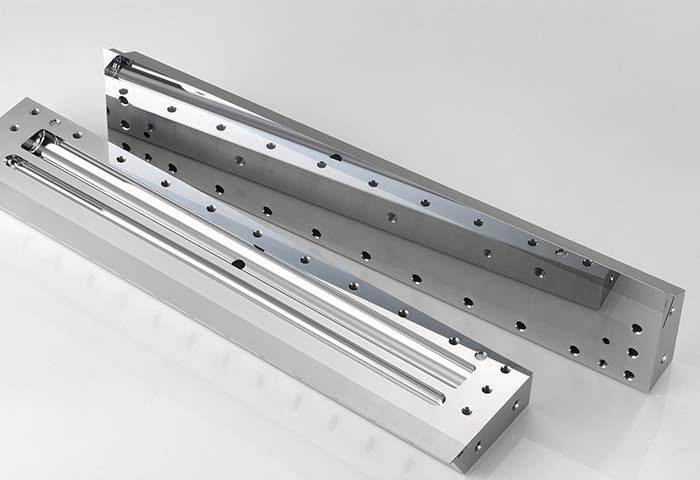

全长700ｍｍ狭缝式涂布机
螺纹式槽宽调整机构
- ・主要用途 : 锂离子电池

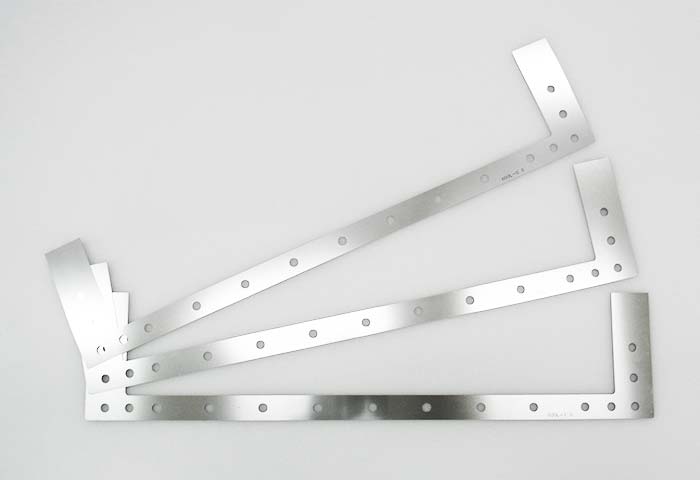

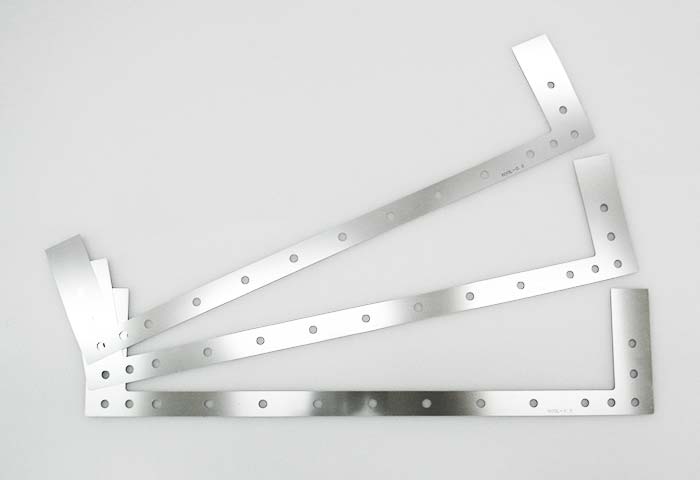

- ・垫片尺寸 : 0.3mm - 0.5mm - 1.0mm - 1.5mm

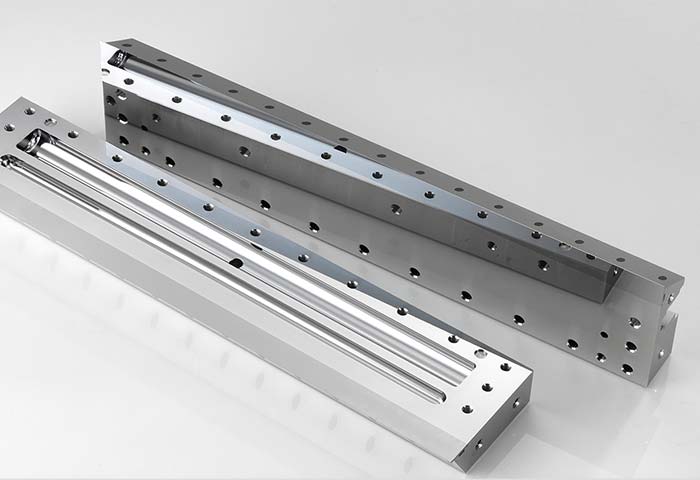

全长700mm狭缝式涂布机
液压式槽宽调整机构
- ・主要用途 : 锂离子电池
- ・垫片尺寸 : 0.3mm - 0.5mm - 1.0mm - 1.5mm
全长700mm狭缝式涂布机
可动式槽宽调整机构（自由调整）
- ・主要用途 : 锂离子电池
- ・垫片尺寸 : 0.3mm - 0.5mm - 1.0mm - 1.5mm

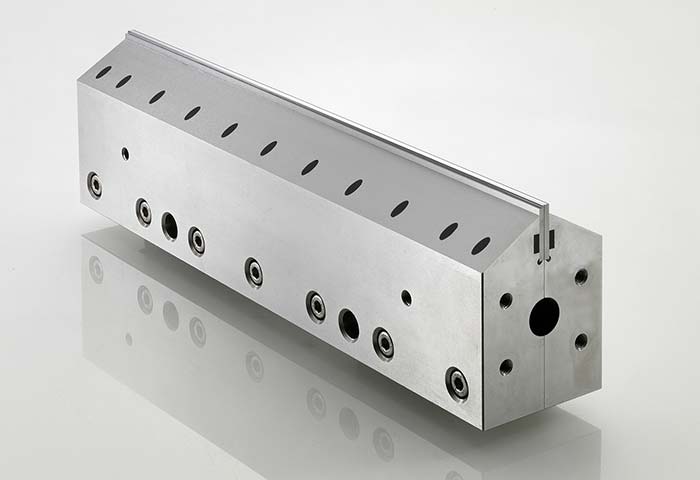

全长750mm狭缝式涂布机
流量调整机构（T型杆）
- ・主要用途 : 锂离子电池
- ・垫片尺寸 : 0.15mm - 0.3mm - 0.8mm - 1.0mm
全长400mm狭缝式涂布机
- ・主要用途 : 各种薄膜、陶瓷电容器、锂离子电池
- ・垫片尺寸 : 0.03mm - 0.05mm - 0.1mm - 0.15mm - 0.2mm
全长370ｍｍ狭缝式涂布机
螺纹式槽宽调整机构
- ・主要用途 : 各种薄膜、陶瓷电容器、锂离子电池
- ・垫片尺寸 : 0.03mm - 0.1mm - 0.2mm - 0.3mm - 0.5mm - 1.0mm

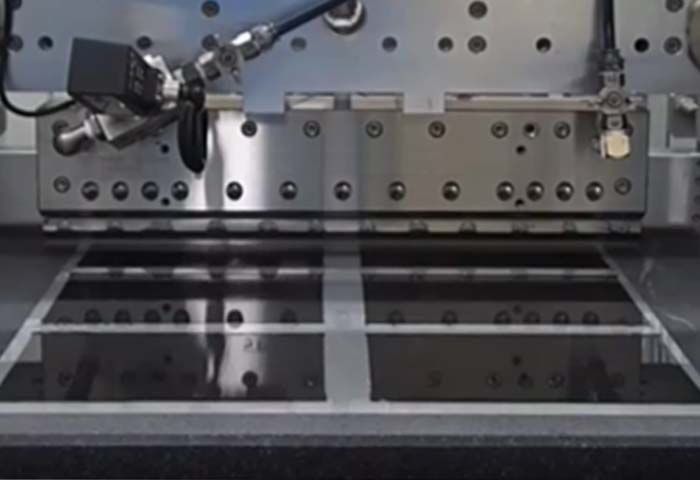

涂布测试
根据客户所具备的涂层条件进行涂布测试
本公司拥有单片式涂布测试机，可进行涂布测试。
如果您希望使用涂布液进行测试…、做多种涂布机的形状对比…、测试膜厚调整机构…等，我们可根据涂层条件进行测试。欢迎您的咨询。

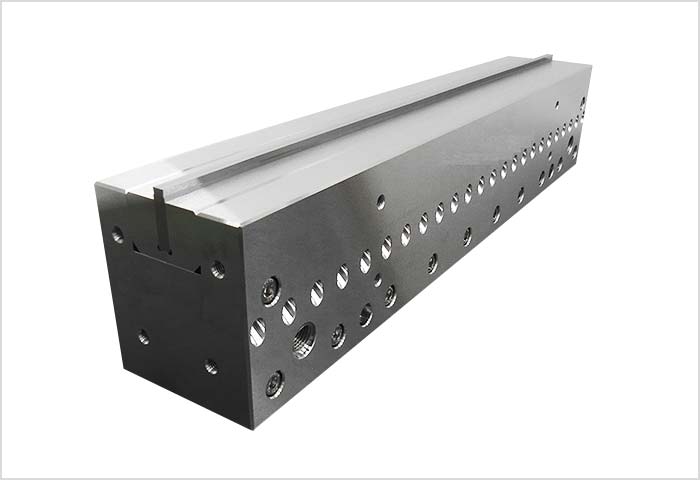

低粘度用狭缝式涂布机
（螺纹式槽宽调整机构）

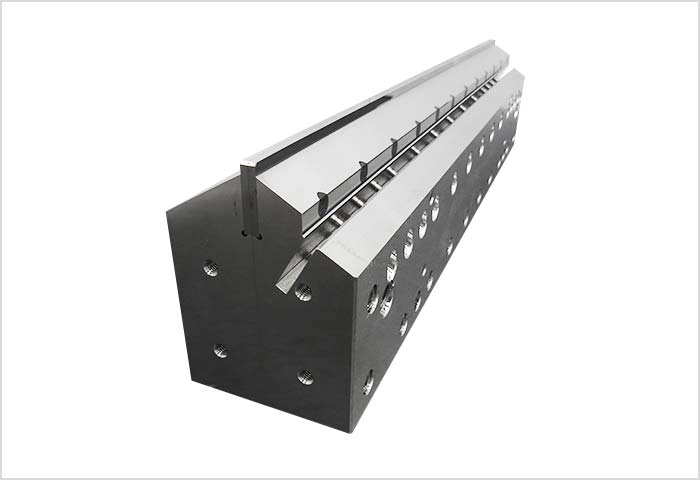

切削刃密封式狭缝式涂布机
| 项目 | 详细内容 |
|---|---|
| 类型 | 单片式 |
| 涂布宽度 | 〜368mm |
| 速度 | 10〜100mm/s |
| 基板尺寸 | 300W×400mmL 370W×470mmL 400W×500mmL |
| 安装泵 | 低粘度 电动RT泵 高粘度 莫诺泵 |
| 涂布液粘度 | 〜40,000cps |
| 膜厚测量 | 位移传感器 ※适用于湿式和干式 |
| 环境 | 等级50,000〜60,000 |
仿真分析
应用本公司的仿真分析技术，可为客户提供优化的旋转涂布机
流体解析

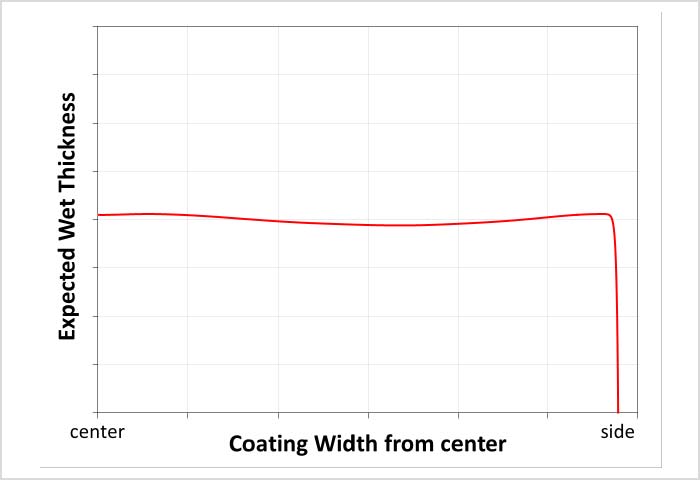

流体解析模拟了歧管的内压和涂层厚度的偏差，并根据结果优化歧管的形状。

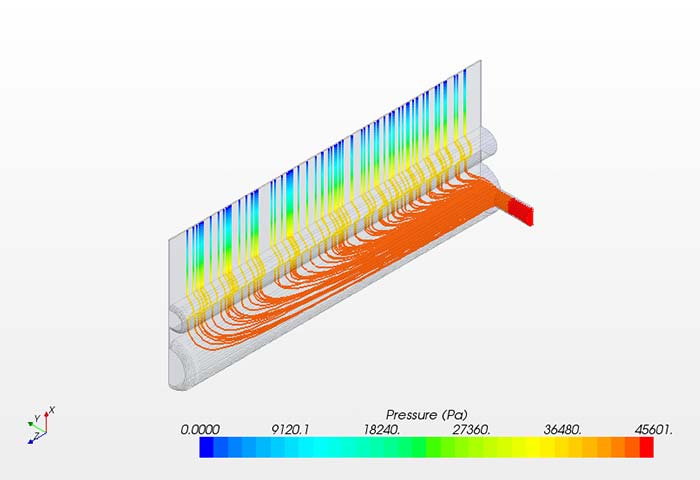

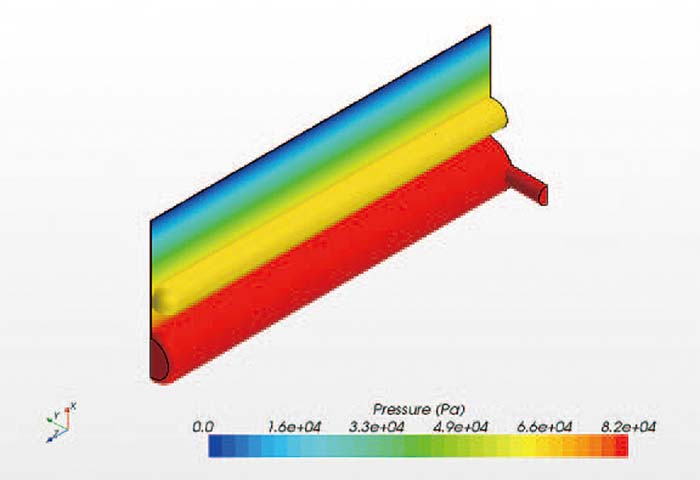

内压分布图
流线图
涂料珠分析
可以对狭缝式涂布机顶端与基材间的涂料珠状态进行二维、三维分析，从而确认涂料厚度在进料方向上的变化以及涂料的缺陷。

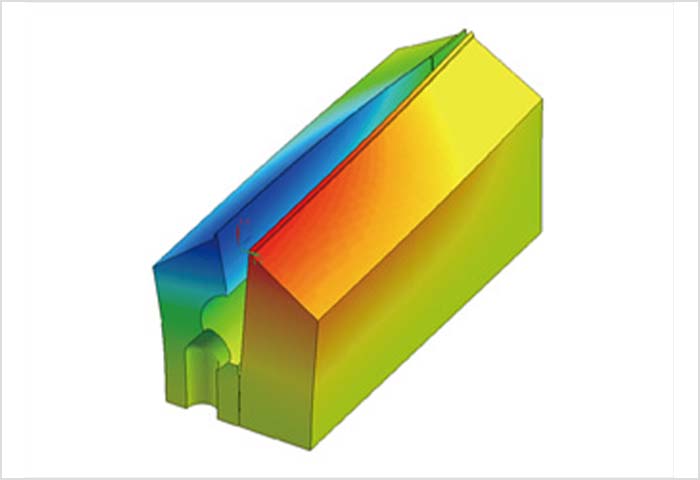

构造解析
根据流体解析得出的内压结果，可以模拟狭缝式涂布机的变形状况。
进行解析需要满足以下条件。请联系本公司营业部门了解更多信息。
- 狭缝式涂布机的形状（图纸、尺寸数据等）
- 流体的密度
- 粘度类型（牛顿流体或非牛顿流体）
- 流体的粘度（在非牛顿流体的情况下，不同剪切速度的粘度）
- 流量
- 涂布宽度
- 干燥前的湿膜厚度
- 涂布速度
- 排放方向
Q&A
Q.使用硬质合金切削刃的优点是什么。
A."锋利的切削刃"可实现高精度涂布以及硬质合金本身具有的"长寿命"。
由于具有"锋利的切削刃"，在涂布宽度方向可形成均匀的涂料珠，实现高精度。
硬质合金具有出众的耐冲击性与耐磨损性，因此狭缝式涂布机可实现"长寿命"。
Q.狭缝式涂布机的切削刃损伤时如何对应？
A.如果是本公司生产的狭缝式涂布机，可以付费进行重磨。如果采用的是硬质合金切削刃，可以进行更换。
具体情况请点击菜单栏"联系我们"进行咨询。
Q.狭缝式涂布机的保证条件是什么。
A.我们可始终保证图纸的准确性。
我们始终致力于提高产品质量，但如果出现任何问题，请随时联系营业人员。我们将进行调查并向客户提交报告。
Q.什么是膜厚调整系统。
A.它是涂布膜厚的微调机构。可暂时使切削刃变形并微调流量的"槽宽调整机构"，以及改变槽宽本身的"流量调整机构"。
有关详细信息请点击菜单栏的"膜厚调整机构"，也可观看录像。
Q.请问如何申请测试涂层厚度调整系统？
A.详细内容请点击菜单栏的"租赁服务"和"涂布试验"进行了解。
如需申请，请点击"联系我们"进行咨询。
Q.如果想在购买前对狭缝式涂布机进行评估，是否可以考虑？
A.可以。请点击菜单栏的"租赁服务"和"涂布测试"了解更多信息，如需申请，请点击"联系我们"进行咨询。
